RFID ČÍTAČKA STX 2000
RFID čítačka pre systém váženia vozidiel
• Prehľadný displej zobrazujúci správy pre vodiča
• Numerická klávesnica a RFID displej
• 4 digitálne vstupy, 4 digitálne výstupy na ovládanie externých zariadení (napríklad semaforov, dopravných brán)
• Prenosový protokol umožňujúci okrem iného: čítať konkrétne RFID číslo, čítať klávesnicu, ovládať texty zobrazené na displeji, identifikovať aktuálny stav digitálnych vstupov, ovládať digitálne výstupy, ovládať prídavný sériový port, napr. na obsluhu externého displeja, tlačiarne alebo meradla
• Načítanie RFID transpondéra je signalizované pípnutím
• Sériový port umožňujúci pripojenie prídavného zariadenia (napríklad váhy, LED displeja, sériovej tlačiarne)
• Robustné puzdro vyrobené z hliníka
• Integrované vyhrievacie diódy umožňujú prevádzku v podmienkach pod nulou
Čo obsahuje systém RFID kariet?

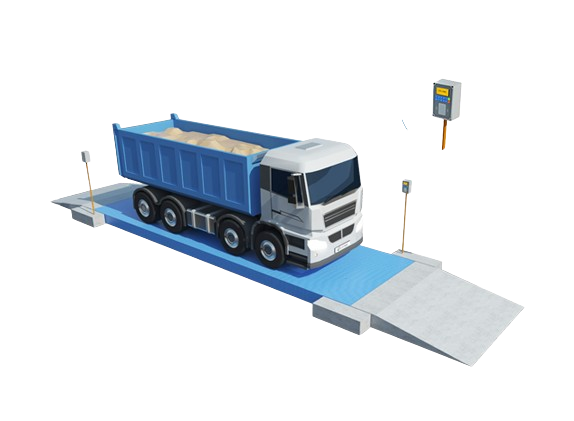

Princíp váženia s RFID kartami
Na mostovú váhu vchádza vozidlo.
Vodič vložil RFID kartu na STX-2000.
Systém kontroluje údaje. Po úspešnom overení sa na displeji zobrazí evidenčné číslo vozidla a produkt priradený ku karte.
Vodič môže na klávesnici zmeniť číslo váženého produktu.
Po stabilizácii sa výsledok váženia uloží do databázy.
Čítačka zobrazí „OK“, čo znamená, že operácia váženia bola úspešne dokončená.

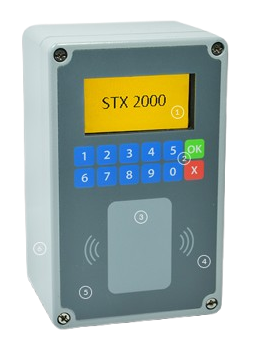

Rozloženie čítačky STX 2000
1. PREHĽADNÝ GRAFICKÝ DISPLEJ
2. ALFANUMERICKÁ KLÁVESNICA NA PRIHLÁSENIE POMOCOU PIN KÓDU A/ALEBO VÝBER VOZIDLA NA ZVÁŽENIE
3. PÍPNUTIE SIGNALIZUJE NAČÍTANIE RFID TRANSPONDÉRA
4. DODATOČNÝ SÉRIOVÝ PORT, K DISPOZÍCII NA EXTERNEJ KARTE, NA OVLÁDANIE NAPR. EXTERNÝ LED DISPLEJ
5. RS232/RS 485 2W S 2 KV OPTOIZOLÁCIOU, 6 DIGITÁLNYCH VSTUPOV, 4 DIGITÁLNE VÝSTUPY
6. ROBUSTNÝ KRYT Z HLINÍKA

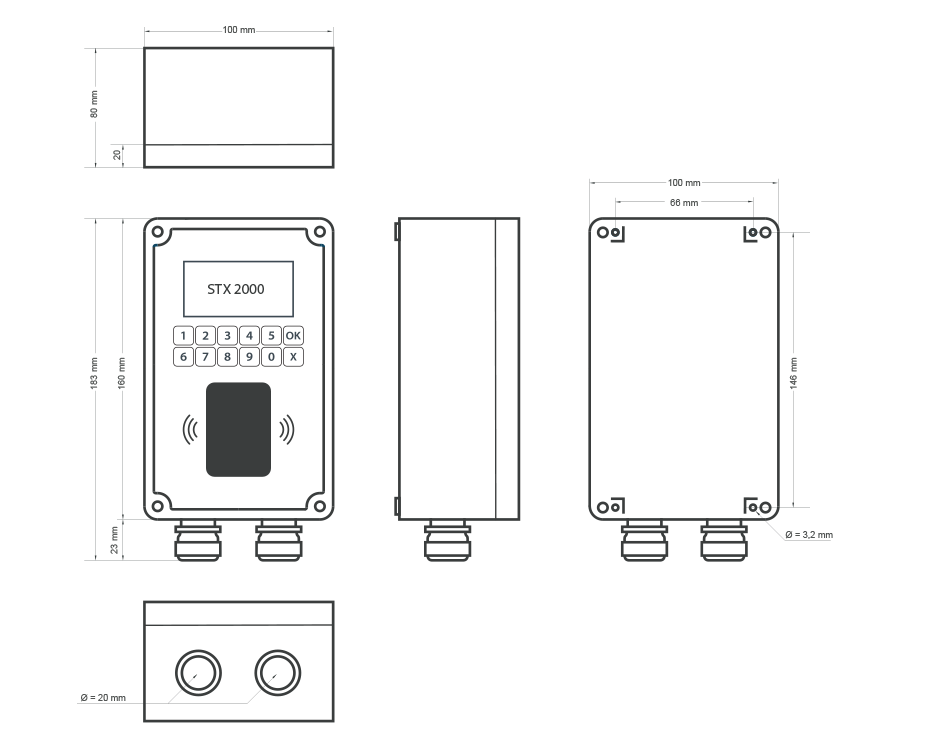

Rozmery čítačky STX 2000
TECHNICKÁ ŠPECIFIKÁCIA
| KATEGÓRIA | PARAMETER |
|---|---|
| KOMUNIKAČNÉ ROZHRANIE | |
| Typ komunikačného rozhrania | RS 232 (Rx, Tx, GND), RS 485 2W |
| Baudrate | 9600, 19200, 57600, 115200 |
| Data Bits | 8 |
| Stop Bits | 1 |
| Parita | Nie je |
| Kontrola toku | Nie je |
|
Ochrana sériovej linky
|
ÁNO (1 kV) |
| VLASTNOSTI | |
| Materiál krytu | Hliník |
| Rozmery | 160/100/80 mm |
|
Signalizačné LED diódy
|
Power, RFID čítanie |
| IP ochrana | IP 65 |
| Materiál káblových priechodiek | Poniklovaná mosadz |
| Veľkosť kábla do prechodky | do 12 mm |
|
Množstvo káblových prechodiek
|
2,4 |
| Rozširujúca karta namontovaná vo vnútri krytu čítačky |
4 vstupy, 4 výstupy (s namontovanými relé)
|
|
Relé na rozširujúcej karte (NO+NC+COM)
|
Max. 24 VAC/DC, 2A, 60W
|
| Typ čítania RFID transpondérov | UNIQUE 125 kHz |
| Efektívna čítacia vzdialenosť transpondérov | Pár centimetrov |
|
Požiadavky na napájanie
|
12-24 VDC (spotreba energie max. 1A)
|
| ENVIRONMENTÁLNE LIMITY A SÚLAD S NORMAMI | |
| Skladovacia teplota | od -30 do +70 °C |
| Prevádzková teplota | od -20 do +60 °C |
| Relatívna vlhkosť | < 95% relatívna vhlkosť |
| Elektromagnetická kompatibilita | CE |
| MOŽNOSŤ PROTOKOLU PRENOSU | |
|
1. Rozsvieťte nápis „OK“. |
5. Prečítajte si stav zariadenia |
