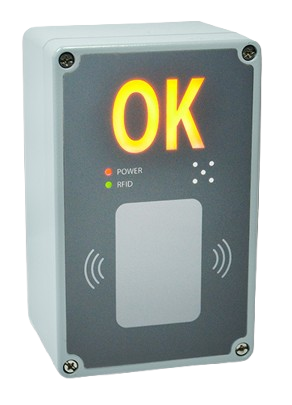

RFID ČÍTAČKA STX 1000
RFID čítačka pre systém váženia vozidiel
• Jasné potvrdenie dokončeného procesu váženia, viditeľné aj na silnom slnku
• 4 digitálne vstupy a 4 výstupy na ovládanie externých zariadení (napr. dopravná signalizácia, dopravné brány)
• Prenosový protokol umožňujúci prečítať konkrétne RFID číslo, rozsvietiť nápis OK, identifikovať aktuálny stav digitálnych vstupov, ovládať digitálne výstupy
• Načítanie RFID transpondéra je signalizované pípnutím a svietiacou diódou
• Robustné puzdro vyrobené z hliníka
Čo obsahuje systém RFID kariet?
Princíp váženia s RFID kartami
Na mostovú váhu vchádza vozidlo. Vodič priložil RFID kartu na čítačku STX 1000.
Po priložení RFID karty pred čítačku systém zaznamená výsledok váženia a uloží ho do databázy.
Čítačka zobrazí „OK“, čo znamená, že operácia váženia bola úspešne dokončená.

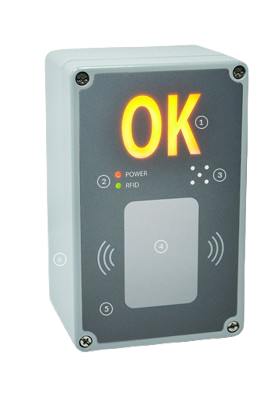

Rozloženie čítačky STX 1000
1. JASNÉ POTVRDENIE VYKONANEJ OPERÁCIE VÁŽENIA
2. SIGNALIZAČNÉ DIÓDY (POWER, RFID)
3. PÍPNUTIE SIGNALIZUJE NAČÍTANIE RFID TRANSPONDÉRA
4. RFID ČÍTAČKA
5. RS 232/RS 485 2W S 1 KV OPTOIZOLÁCIA, 4 DIGITÁLNE VSTUPY, 4 DIGITÁLNE VÝSTUPY
6. ROBUSTNÝ KRÚŽOK Z HLINÍKA

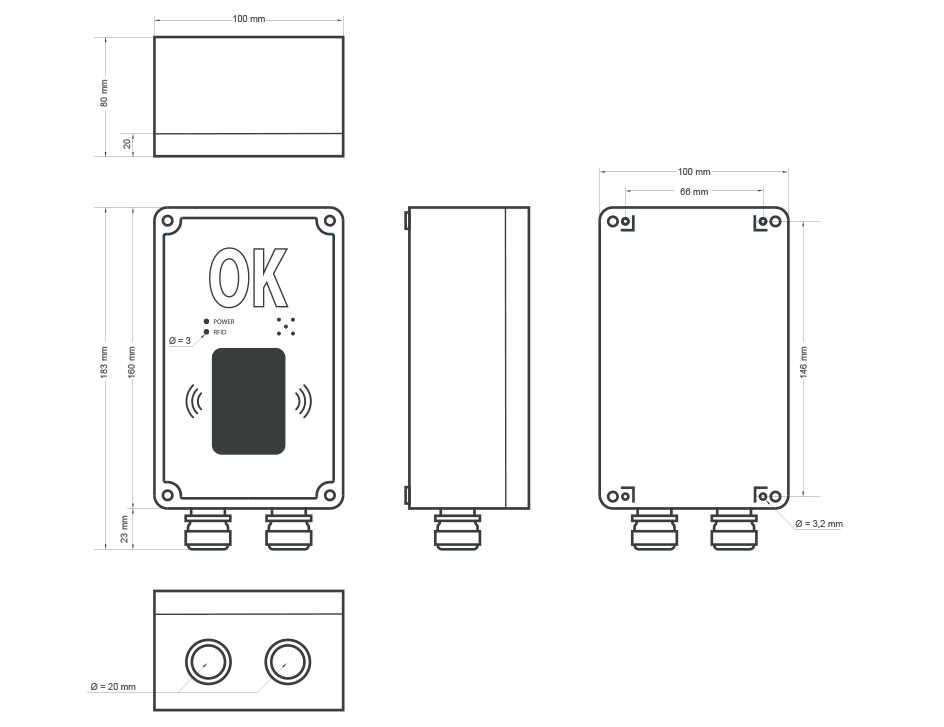

Rozmery čítačky STX 1000
TECHNICKÁ ŠPECIFIKÁCIA
| KATEGÓRIA | PARAMETER |
|---|---|
| KOMUNIKAČNÉ ROZHRANIE | |
| Typ komunikačného rozhrania | RS 232 (Rx, Tx, GND), RS 485 2W |
| Baudrate | 9600, 19200, 57600, 115200 |
| Data Bits | 8 |
| Stop Bits | 1 |
| Parita | Nie je |
| Kontrola toku | Nie je |
|
Ochrana sériovej linky
|
ÁNO (1 kV) |
| VLASTNOSTI | |
| Materiál krytu | Hliník |
| Rozmery | 160/100/80 mm |
|
Signalizačné LED diódy
|
Power, RFID čítanie |
| IP ochrana | IP 65 |
| Materiál káblových priechodiek | Poniklovaná mosadz |
| Veľkosť kábla do prechodky | do 12 mm |
|
Množstvo káblových prechodiek
|
2,4 |
| Rozširujúca karta namontovaná vo vnútri krytu čítačky |
4 vstupy, 4 výstupy (s namontovanými relé)
|
|
Relé na rozširujúcej karte (NO+NC+COM)
|
Max. 24 VAC/DC, 2A, 60W
|
| Typ čítania RFID transpondérov | UNIQUE 125 kHz |
| Efektívna čítacia vzdialenosť transpondérov | Pár centimetrov |
|
Požiadavky na napájanie
|
12-24 VDC (spotreba energie max. 1A)
|
| ENVIRONMENTÁLNE LIMITY A SÚLAD S NORMAMI | |
| Skladovacia teplota | od -30 do +70 °C |
| Prevádzková teplota | od -20 do +60 °C |
| Relatívna vlhkosť | < 95% relatívna vhlkosť |
| Elektromagnetická kompatibilita | CE |
| MOŽNOSŤ PROTOKOLU PRENOSU | |
|
1. Rozsvieťte nápis „OK“. |
5. Prečítajte si stav zariadenia |
