SAMOOBSLUŽNÝ TERMINÁL STX 5000
Terminál pre systém váženia vozidiel
• Prehľadný TFT displej, veľmi jasný, umožňuje voľne používať terminál aj na priamom slnku
• Alfanumerická klávesnica s veľkými tlačidlami
• Integrovaná RFID čítačka
• Tlačiareň s kotúčom papiera a protiprachovým krytom
• IP interkom so zvukom v HD kvalite a modulom aktívneho tlmenia hluku na pozadí
• Pamäť až 2 000 produktov alebo iných údajov (napr. ovládačov)
• Inkrementálny prehliadač
• 4 digitálne vstupy, 4 digitálne výstupy na ovládanie externých zariadení (napr. semaforov, dopravných brán)
• 2 sériové porty umožňujúce pripojenie prídavného zariadenia (napr. LED displej, čítačka čiarových kódov)
• LED svetlá namontované v kryte nad klávesnicou pre prácu v noci
• Kovový plášť, práškovo lakovaný, typ náteru je vhodný na vonkajšie použitie.
Čo obsahuje systém samoobslužného terminálu?
• 2 x STX 5000 terminál
• Softvér GSW Automat
• RFID karty
Princíp váženia so samoobslužným terminálom

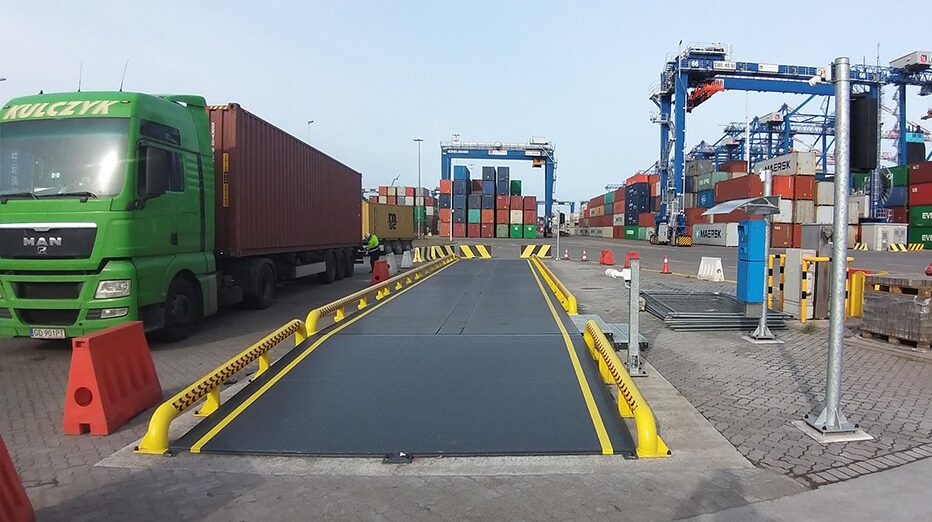

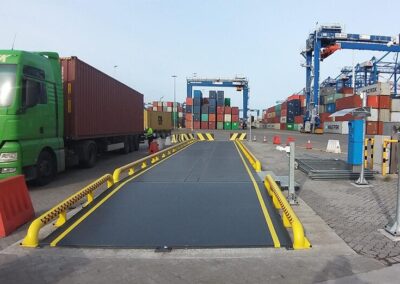

Na mostovú váhu prichádza vozidlo. Vodič priloží kartu k terminálu. Displej zobrazí údaje priradené ku RFID karte. Vodič môže meniť a skontrolovať údaje napr. zmeniť vážený produkt.
Po schválení zadaných údajov sa začne proces váženia. Po ustálení hmotnosti sa údaje o procese váženia zaznamenajú do databázy, potom sa na displeji zobrazí hlásenie potvrdzujúce vykonanie váženia a vytlačí sa vážiaci lístok. Po vyzdvihnutí lístka vozidlo opustí váhu.
V prípade dvojitého váženia (vstup/výstup) systém sám zistí vykonanie prvého váženia a automaticky vypočíta čistú hmotnosť nákladu.

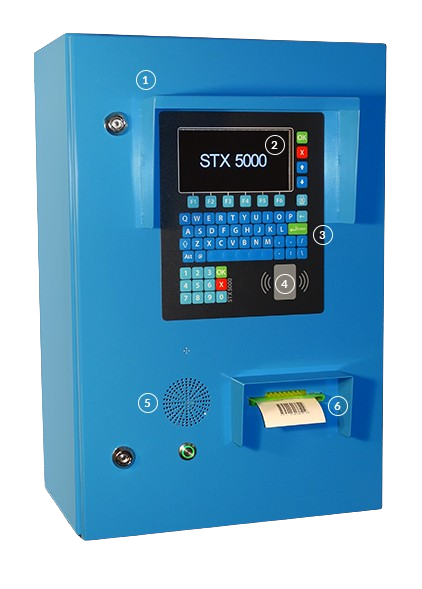

Rozloženie terminálu STX 5000
1. PRIESOTR PRE LED SVETLÁ NA MONTÁŽ DO KRYTU
2. ČISTÝ TFT DISPLEJ
3. ALFANUMERICKÁ KLÁVESNICA S VEĽKÝMI TLAČIDLAMI
4. ČÍTAČKA KARIET RFID
5. INTERKOM SO ZVUKOM V HD KVALITE
6. PRIEMYSELNÁ TLAČIAREŇ S REZAČKOU PAPIERA A PROTIPRACHOVÝ KRYT
7. KOVOVÝ PRÁŠKOVANÝ OBAL, PLÁŠŤ JE VHODNÝ NA EXTERNÉ POUŽITIE, FARBA – RAL5015

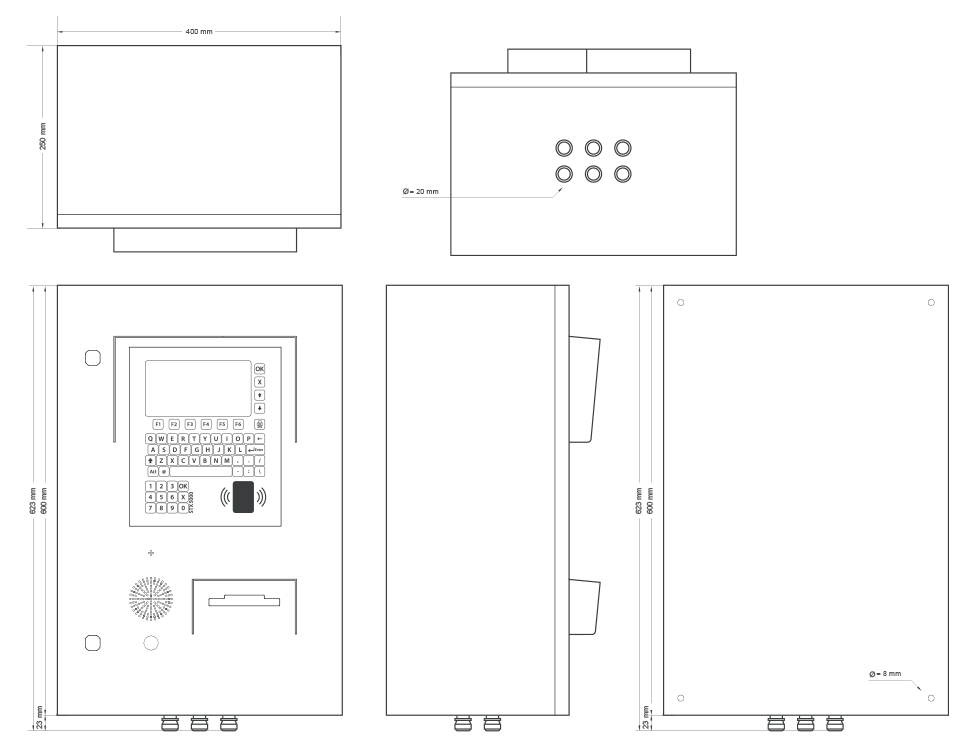

Rozmery terminálu STX 5000
TECHNICKÁ ŠPECIFIKÁCIA
| KATEGÓRIA | PARAMETER |
|---|---|
| KOMUNIKAČNÉ ROZHRANIE | |
| Typ komunikačného rozhrania | RS 232/485, Ethernet (Prevodník) |
| Galvanické oddelenie komunikačného portu | ÁNO (1 kV) |
| Sériový port pre ovládanie tlačiarne | ÁNO |
| Dodatočný sériový port (napr. pre čítačku čiarových kódov) | ÁNO |
| LED osvetlenie umožňujúce prácu v noci | ÁNO |
| Počet digitálnych vstupov | 4 |
| Počet digitálnych výstupov | 4 |
| Výstup časovača | ÁNO |
| Displej | TFT vysoký jas |
| Podpora znakov UNICODE | ÁNO |
| Výška písmen na displeji | Od 5 do 60 mm |
| Databáza s vyhľadávačom | ÁNO |
| Maximálny počet položiek v databáze | 2000 |
| Vyhľadávanie v databáze pomocou čísel (napr. číslo produktu) | ÁNO |
| Prírastkový vyhľadávací nástroj (vyhľadávanie podľa časti názvu) | ÁNO |
| VLASTNOSTI | |
| Materiál krytu | Čierna oceľ s práškovým nástrekom, pre vonkajšie použitie *nehrdzavejúca oceľ – voliteľné |
| Rozmery terminálu | 600/400/250 mm |
| Počet káblových prechodiek | 6 |
| Materiál káblových priechodiek | Poniklovaná mosadz |
| Veľkosť kábla do prechodky | do 12 mm |
| Typ klávesnice | Membrána |
| Zabudovaná RFID čítačka | ÁNO |
| Typ čítania RFID transpondérov | UNIQUE 125 kHz |
| Efektívna čítacia vzdialenosť transpondérov | Pár centimetrov |
| Externý napájanie | 12~24 VDC |
| ENVIRONMENTÁLNE LIMITY A SÚLAD S NORMAMI | |
| Skladovacia teplota | od -30 do +70 °C |
| Prevádzková teplota | od -20 do +60 °C |
| Relatívna vlhkosť | < 95% relatívna vhlkosť |
| Elektromagnetická kompatibilita | CE |
| MOŽNOSŤ PROTOKOLU PRENOSU | |
|
|
|
|
|
|
|
|
|
|
|
|
|
