SAMOOBSLUŽNÝ TERMINÁL STX 5000T
Dotykový terminál pre váženie vozidiel v náročných podmienkach
• Priemyselná dotyková obrazovka s vysokým jasom umožňujúca pohodlné používanie terminálu aj pri jasnom slnečnom svetle
• Priemyselný počítač pre riadenie terminálu
• Kryt na ochranu dotykovej obrazovky
• Ventilátory na reguláciu teploty vo vnútri terminálu
• 1x prevodník RS 232
• Neriadený priemyselný prepínač, 5 portov 10/100 BaseTx
• Termostat pre vykurovanie a chladenie
• Ohrievač
• Kryt z leštenej nehrdzavejúcej ocele
• Rozmery 800x600x300mm
• Priemyselná tlačiareň na tlač vážiacich lístkov
• Čítačka QR a čiarových kódov (*voliteľne)

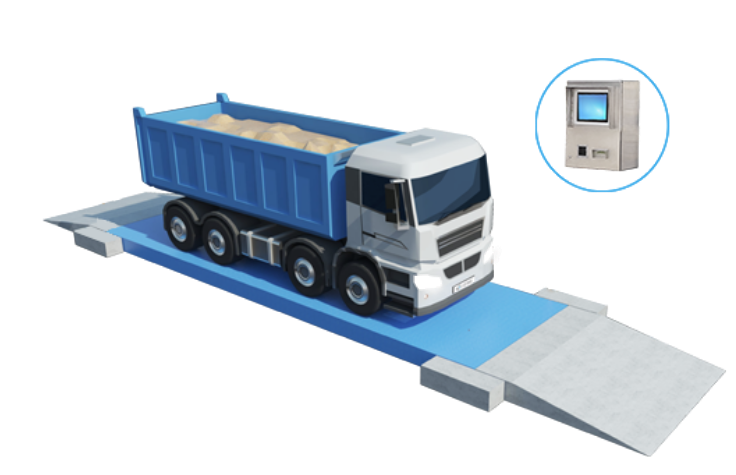

Princíp váženia s dotykovým terminálom
Vozidlo vstúpi na mostovú váhu. Na obrazovke terminálu vodič zadá ŠPZ, vyberie si firmu a produkt. Po potvrdení údajov sa začne proces váženia. Po ustálení hodnoty hmotnosti sa váženie uloží do databázy.
Na displeji terminálu sa zobrazí hlásenie potvrdzujúce váženie a vytlačí sa vážiaci lístok. Po prevzatí vážiaceho lístka vozidlo opustí váhu.
V prípade dvojitého váženia (vstup/výstup) systém rozpozná prvé váženie a automaticky vypočíta čistú hmotnosť.

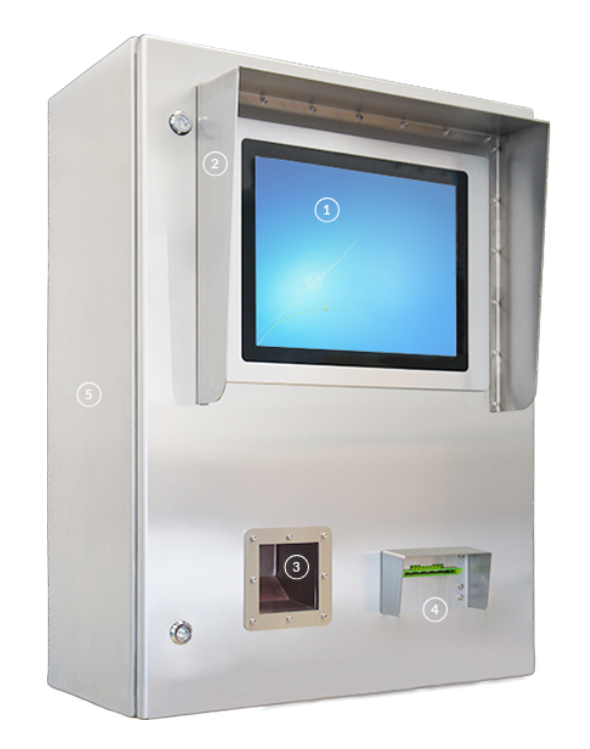

Rozloženie terminálu STX 5000T
1. PRIEMYSELNÁ DOTYKOVÁ OBRAZOVKA S VYSOKÝM JASOM
2. OCHRANNÁ STRECHA
3. ČÍTAČKA ČIAROVÝCH KÓDOV /QR
4. PRIEMYSELNÁ TLAČIAREŇ VÁŽIACICH LÍSTKOV
5. OBAL Z NEREZOVEJ OCELE 800X600X300 MM

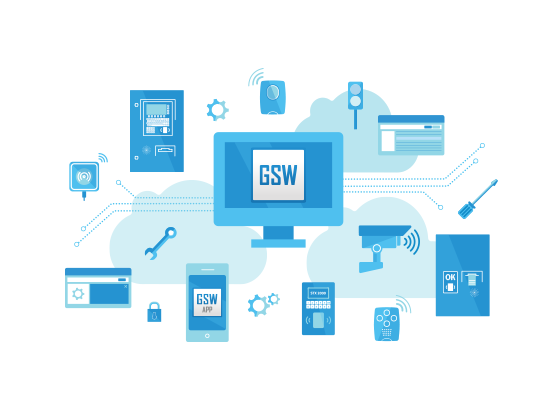

Terminál je možné rozšíriť o nasledujúce prvky:
– počítačový softvér pre oddelenie logistiky používaný na oznamovanie váženia s webovou platformou pre zákazníkov
– prepojenie na nadradené systémy (SAP, Axapta, Navision a pod.)
– systém automatického rozpoznávania ŠPZ
– ovládanie rámp a semaforov
– systém radenia vozidiel na parkovisku (LED tabule, SMS notifikácie, mobilná aplikácia pre vodičov)
– doplnková logika činnosti terminálu, vrátane napr. multimediálneho školenia BOZP pre vodičov, ktorí prichádzajú do danej spoločnosti prvýkrát
Rozmery terminálu STX 5000T
TECHNICKÁ ŠPECIFIKÁCIA
|
DISPLAY |
|
|
Veľkosť displeja |
15” |
|
Aktívna plocha displeja (mm) |
304.1 (H) x 228.1 (V) |
|
Rozlíšenie |
1028 x 768 |
|
Jas |
1000 cd/m2 |
|
Kontrastný pomer |
700:1 |
|
Pozorovací uhol |
-80~80 (H); -70~70 (V) |
|
Počet farieb |
16,2 (6 bitov/farba) |
|
Dotyková obrazovka |
Projektovaný kapacitný viacdotykový |
|
INFORMÁCIE O NAPÁJANÍ |
|
|
Napájací zdroj |
12 V DC vstup, s externým AC-DC adaptérom (100~240V) |
|
Spotreba energie |
25 W typická, normálna prevádzka |
|
PREVÁDZKOVÉ VLASTNOSTI |
|
|
Skladovacia teplota |
Od -10 do +60 °C |
|
Prevádzková teplota |
Od 0 do +50 °C |
|
VŠEOBECNÉ INFORMÁCIE |
|
|
Materiál krytu |
Nehrdzavejúca oceľ |
|
Rozmery terminálu |
800x600x300 mm |
|
Počet káblových prechodiek |
Od 1 do 12 |
|
Materiál káblových prechodiek |
Poniklovaná mosadz alebo polyamid |
|
PRÍSLUŠENSTVO |
|
|
Priemyselná tlačiareň |
Za príplatok |
|
Čítačka čiarových kódov |
Za príplatok |
|
IP interkom |
Za príplatok |
|
Termoelektrické chladenie (Peltierov prístroj) |
Za príplatok |
|
Kúrenie |
100W ohrievač (s ventilátorom) |
|
Chladenie |
Pomocou ventilátora |
|
Priemyselný počítač |
ÁNO |
